Dây tiếp địa là gì? Cách nối dây tiếp địa và tầm quan trọng của nó

Trong hệ thống điện dân dụng và công nghiệp, dây tiếp địa (hay còn gọi là dây nối đất, dây TE) đóng vai trò quan trọng trong việc bảo vệ an toàn cho người và thiết bị. Đây chính là “lá chắn” giúp hạn chế nguy cơ điện giật, chập cháy và hư hỏng thiết bị điện. Ở nhiều quốc gia, việc lắp đặt dây nối đất đã trở thành quy định bắt buộc; còn tại Việt Nam, nó được coi như một giải pháp an toàn chủ động, cần thiết để bảo vệ tính mạng và tài sản.

Trong bài viết này, Dianyo PowerGen sẽ cung cấp thông tin chi tiết, giúp bạn hiểu rõ dây tiếp địa là gì, vai trò, cấu tạo cũng như tầm quan trọng của nó trong cuộc sống và sản xuất hiện nay.

Dây tiếp địa là gì?

Dây tiếp địa (hay còn gọi là dây nối đất, dây tiếp đất) là một loại dây dẫn điện chuyên dụng, có nhiệm vụ kết nối các bộ phận kim loại của thiết bị điện như vỏ máy, khung sắt, ốc vít… trực tiếp với mặt đất. Về nguyên tắc, loại dây này tạo ra một đường dẫn an toàn để dòng điện có thể truyền thẳng xuống đất trong trường hợp xảy ra sự cố.

Đặc điểm nhận dạng của dây tiếp địa thường là dây đồng trần (không có vỏ bọc) hoặc được bọc lớp cách điện màu xanh lá cây sọc vàng theo tiêu chuẩn quốc tế. Trong trạng thái vận hành bình thường, dây tiếp địa không mang dòng điện. Tuy nhiên, khi có sự cố như rò rỉ điện, chạm chập hoặc hỏng cách điện, nó sẽ nhanh chóng dẫn dòng điện xuống đất, giúp bảo vệ con người và thiết bị khỏi nguy cơ điện giật, cháy nổ.

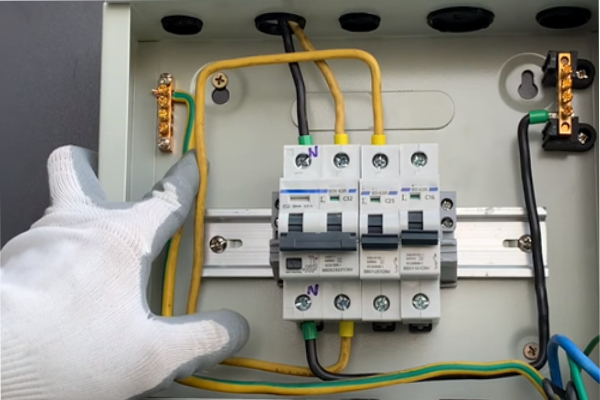

Tại sao dây tiếp địa lại quan trọng?

Dây tiếp địa không chỉ là một chi tiết kỹ thuật, mà là “lá chắn an toàn” bảo vệ con người, thiết bị và toàn bộ mạng lưới điện.

- Trong hệ thống điện cao thế, trung thế: Dây tiếp địa là bộ phận bắt buộc, giúp bảo vệ lưới điện quy mô lớn (tỉnh, khu vực) khỏi tác động của sét đánh, hiện tượng quá áp hay phóng điện. Nhờ vậy, hệ thống vận hành ổn định, giảm nguy cơ sự cố lan rộng và đảm bảo an ninh năng lượng.

- Trong điện dân dụng và công nghiệp hạ thế: Dây tiếp địa đóng vai trò trực tiếp trong việc bảo vệ tính mạng con người. Nhiều trường hợp tai nạn điện giật xảy ra không phải do chạm vào lõi dây, mà đơn giản chỉ vì chạm vào vỏ kim loại của máy giặt, bình nóng lạnh, tủ lạnh hay case máy tính khi có rò rỉ điện.

- Nguyên nhân gây rò rỉ điện phổ biến:  Môi trường ẩm ướt, thiết bị rò nước, linh kiện xuống cấp, lớp cách điện kém chất lượng, hiện tượng tích điện trong quá trình vận hành. Chỉ một dòng điện rò nhỏ cũng có thể gây tê giật, thậm chí nguy hiểm đến tính mạng. Lúc này, dây tiếp địa sẽ dẫn toàn bộ dòng điện rò xuống đất một cách an toàn và liên tục, ngăn chặn rủi ro trước khi nó trở thành tai nạn.

Đặc biệt trong máy phát điện công nghiệp, dây tiếp địa càng có vai trò then chốt. Do đặc thù thiết bị thường hoạt động với công suất lớn và liên tục, việc nối đất đúng chuẩn sẽ giúp hệ thống ổn định, tránh chập cháy, bảo vệ tài sản và con người trong môi trường sản xuất.

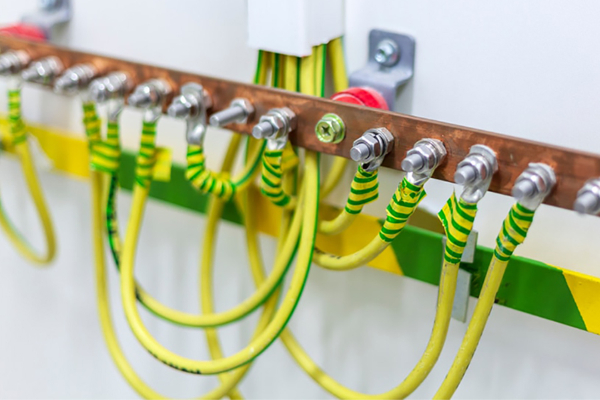

Các thiết bị cần nối dây tiếp địa

Dây tiếp điện không chỉ là một bộ phận kỹ thuật, mà còn là “lá chắn” an toàn cần thiết cho hầu hết thiết bị điện. Đặc biệt với các thiết bị có điện áp từ 220V trở lên, việc nối dây tiếp địa giúp chuyển hướng dòng điện khi có sự cố, giảm thiểu nguy cơ điện giật và cháy nổ, nâng cao tuổi thọ thiết bị điện. Dưới đây là những thiết bị cần được ưu tiên nối dây tiếp địa:

- Ổ cắm điện: Các ổ cắm trong gia đình, văn phòng hay nhà xưởng đều cần có dây tiếp địa để bảo vệ an toàn cho người sử dụng và thiết bị.

- Thiết bị điện gia dụng: Những thiết bị như tủ lạnh, máy giặt, tivi, máy tính, điều hòa... đều có nguy cơ rò điện và cần nối đất để đảm bảo an toàn.

- Đèn điện trong nhà: Nhiều loại đèn chiếu sáng được thiết kế có dây tiếp địa nhằm hạn chế nguy cơ rò rỉ điện ra vỏ kim loại.

- Đèn sân vườn, đèn ngoại thất: Các thiết bị chiếu sáng ngoài trời, đặc biệt trong môi trường ẩm ướt, càng cần hệ thống tiếp địa để tránh rủi ro.

- Thiết bị công nghiệp: Trong sản xuất, các máy móc công suất lớn, tủ điện hay máy phát điện công nghiệp đều cần được nối đất để đảm bảo vận hành ổn định, an toàn cho cả hệ thống.

- Ổ điện, bảng điều khiển và tủ phân phối: Đây là nơi tập trung nhiều đường dây điện, do đó việc nối dây tiếp địa giúp tạo ra hệ thống đất chung, giảm thiểu sự cố lan rộng.

Cách nối dây tiếp đất cho thiết bị điện

Việc nối dây tiếp địa không chỉ đảm bảo an toàn cho con người mà còn giúp thiết bị điện, đặc biệt là các thiết bị công suất lớn như máy phát điện công nghiệp, hoạt động ổn định và bền bỉ hơn. Dưới đây là 7 bước cơ bản để nối dây tiếp đất an toàn và chính xác:

Bước 1: Trước khi thao tác, hãy đảm bảo thiết bị đã được ngắt nguồn điện hoàn toàn để tránh nguy cơ điện giật.

Bước 2: Xác định dây tiếp đất, hông thường, dây tiếp đất có màu xanh lá hoặc xanh sọc vàng, được thiết kế để nối với chấu hoặc đầu cắm riêng biệt.

Bước 3: Tìm điểm tiếp đất, đây là nơi tập trung tất cả các dây tiếp địa, thường là một thanh đồng hoặc hệ thống tiếp đất chuyên dụng.

Bước 4: Loại bỏ lớp cách điện, nếu đầu dây có lớp vỏ cách điện, hãy bóc bỏ để lộ phần lõi dây dẫn đồng.

Bước 5: Kết nối dây tiếp đất dùng ốc vít, kẹp hoặc bulông để cố định chắc chắn dây tiếp đất vào thanh đồng hoặc điểm tiếp địa.

Bước 6: Kiểm tra liên kết, sau khi nối xong, kiểm tra lại để đảm bảo mối nối chặt chẽ, không bị lỏng, nhằm tránh tình trạng mất an toàn.

Bước 7: Bảo vệ cách điện che chắn hoặc bọc cách điện tại các mối nối hở để ngăn ngừa rò điện hay ngắn mạch.

Việc thực hiện đúng các bước trên sẽ giúp dây tiếp địa phát huy tối đa công dụng, bảo vệ an toàn điện cho cả hệ thống.

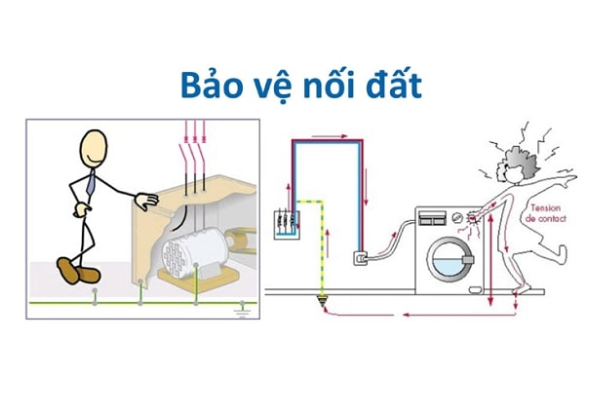

Nguyên lý hoạt động của dây tiếp địa

Bạn cần nắm nguyên tắc vật lý cơ bản như sau dòng điện luôn có xu hướng di chuyển từ nơi có điện thế cao đến nơi có điện thế thấp hơn (hoặc bằng 0). Trong đó, Trái Đất được xem là một khối dẫn điện khổng lồ có điện thế bằng 0.

- Khi không có dây tiếp địa: Nếu thiết bị điện bị rò điện ra vỏ, khi bạn chạm vào trong lúc chân tiếp xúc với mặt đất, cơ thể sẽ trở thành cầu nối dẫn điện xuống đất. Điều này gây nguy cơ điện giật nghiêm trọng, ảnh hưởng trực tiếp đến tính mạng.

- Khi có dây tiếp địa: Khi xảy ra rò rỉ điện, dòng điện sẽ lập tức đi theo dây này xuống đất thay vì đi qua cơ thể người. Đặc biệt, khi kết hợp với thiết bị bảo vệ như aptomat (CB), dòng rò lớn sẽ làm CB tự động ngắt, cắt nguồn điện ngay tức thì, đảm bảo an toàn tuyệt đối cho cả người sử dụng và thiết bị.

Những thiết bị nào cần được nối đất?

Theo tiêu chuẩn an toàn điện, các thiết bị thường được chia thành ba nhóm:

- Thiết bị Loại 1 (bắt buộc nối đất): Đây là những thiết bị có vỏ hoặc bộ phận bằng kim loại mà người dùng thường xuyên tiếp xúc. Nếu xảy ra rò điện, nguy cơ điện giật rất cao. Do đó, chúng bắt buộc phải được nối đất. Ví dụ: tủ lạnh, máy giặt, lò vi sóng, bình nóng lạnh, máy bơm nước, vỏ case máy tính…

- Thiết bị Loại 2 (không cần nối đất): Những thiết bị này có cấu trúc vỏ kép, được cách điện hoàn toàn, nên người dùng không tiếp xúc trực tiếp với bộ phận kim loại dẫn điện bên trong.Ví dụ: TV, radio, quạt điện có vỏ nhựa…

- Thiết bị điện áp thấp (< 50V):  Đây là nhóm thiết bị hoạt động ở mức điện áp thấp, thường đi kèm bộ đổi nguồn đặc biệt nên không cần nối đất. Ví dụ: điện thoại, máy cạo râu, thiết bị sạc nhỏ gọn…

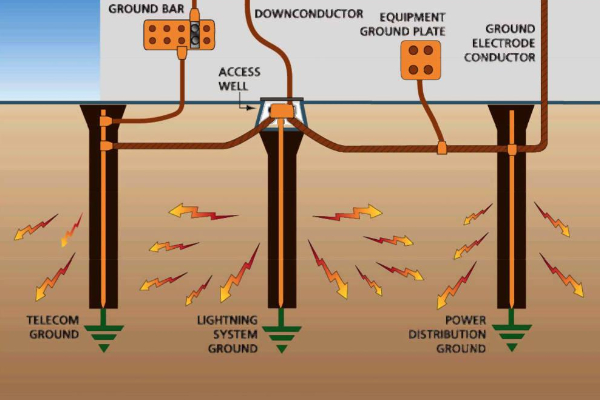

Quy định kỹ thuật và cách nhận biết hệ thống tiếp đất

Tại Việt Nam, việc nối đất được quy định chặt chẽ nhằm đảm bảo an toàn tuyệt đối cho người dùng và thiết bị điện.

Quy định tại Việt Nam (Theo Thông tư 05/2021/TT-BCT)

Kỹ thuật nối đất trong hệ thống an toàn điện dân dụng và công nghiệp được quy định cụ thể với những yêu cầu tối thiểu sau:

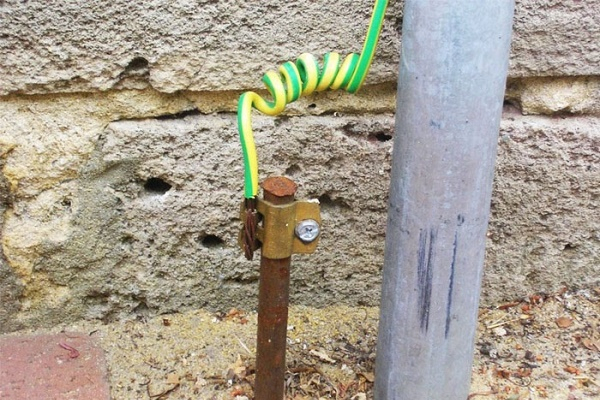

Cọc tiếp đất: Thanh kim loại (đồng hoặc thép mạ đồng chống ăn mòn) được đóng sâu xuống đất.

Dây tiếp đất (chôn trong đất):

- Thép tròn: đường kính ≥ 6mm.

- Thép dẹt: kích thước ≥ 40×4 mm.

- Dây đồng nhiều sợi: tiết diện ≥ 16 mm².

Lắp đặt: Cọc tiếp đất phải được đóng thẳng đứng, sâu tối thiểu 0.8m, phần đầu nhô lên không quá 15cm và cần có biện pháp bảo vệ tránh va đập cơ học.

Cách nhận biết trong gia đình

Bạn có thể dễ dàng kiểm tra xem hệ thống điện trong nhà đã có dây tiếp địa hay chưa thông qua:

- Ổ cắm điện: Ổ cắm có 3 lỗ (lỗ thứ ba hình bán nguyệt hoặc chữ D) là ổ cắm có dây nối đất.

- Phích cắm điện: Phích cắm có 3 chân (chân thứ ba thường to và dài hơn) là loại có tiếp địa. Lưu ý: tuyệt đối không bẻ bỏ chân tiếp địa này.

Những câu hỏi thường gặp về dây tiếp địa

Màu sắc dây điện theo tiêu chuẩn quốc tế (IEC)

Dây Tiếp Đất - xanh lá cây sọc vàng, dây trung tính (Mát) - xanh da trời (xanh dương), dây nóng (Lửa) - nâu, đen hoặc xám.

Dây tiếp đất có giống dây trung tính không?

Hoàn toàn không dây trung tính là một phần của mạch điện, mang dòng điện về nguồn trong điều kiện bình thường, dây tiếp địa là dây an toàn, chỉ dẫn điện khi có sự cố rò điện. Nếu đấu nối sai, nguy cơ giật điện và tai nạn chết người là rất cao.

Kết luận

Hiểu rõ dây tiếp địa là gì và tuân thủ đúng các quy định kỹ thuật trong lắp đặt là yếu tố then chốt để bảo vệ con người, thiết bị và cả hệ thống điện. Với các thiết bị điện công suất lớn như máy phát điện công nghiệp, dây tiếp địa không chỉ giúp ngăn ngừa rủi ro điện giật mà còn bảo vệ toàn bộ hệ thống khỏi sự cố chập cháy, quá tải hay sét đánh. Mọi vướng mắc xin vui lòng liên hệ  qua Hotline: 058 553 7777 hoặc truy cập website: https://dianyopowergen.com/ để được tư vấn chi tiết.
