Củ phát điện là gì? Đặc điểm, cấu tạo, phân loại chi tiết

Củ phát điện có chức năng biến đổi cơ năng thành điện năng, cung cấp nguồn điện dự phòng cho sinh hoạt hoặc sản xuất khi mất điện lưới. Bộ phận này thường được kết hợp với đầu nổ (động cơ đốt trong) để tạo thành máy phát điện đầu nổ.

Cùng Dianyo Powergen tìm hiểu chi tiết cấu tạo và nguyên lý hoạt động của củ phát điện trong bài viết dưới đây.

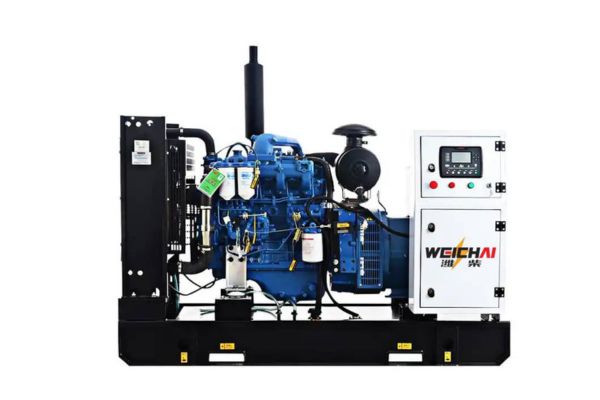

Củ phát điện là gì?

Củ phát điện (hay còn gọi là đầu phát điện) là bộ phận chính trong máy phát điện, có chức năng chuyển đổi cơ năng thành điện năng. Thiết bị này hoạt động dựa trên nguyên lý cảm ứng điện từ. Tức là khi rôto quay, từ trường biến thiên sẽ tạo ra dòng điện trong cuộn dây stato, cung cấp điện năng cho các thiết bị sử dụng.

Củ phát điện thường được kết hợp với động cơ đốt trong (đầu nổ diesel hoặc xăng) để hình thành máy phát điện hoàn chỉnh. Khi động cơ hoạt động, năng lượng cơ học truyền tới củ phát điện, giúp tạo ra dòng điện xoay chiều ổn định (AC) hoặc một chiều (DC) tùy theo cấu hình.

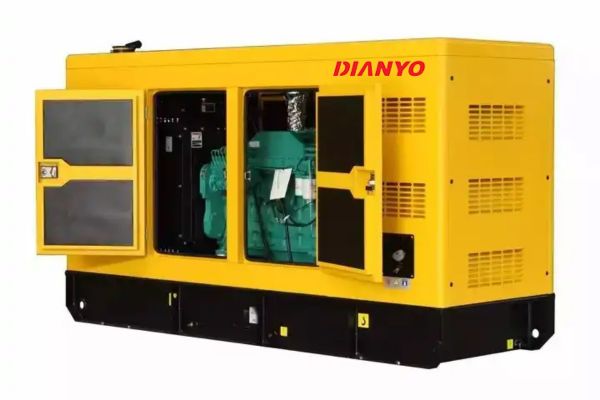

Đặc điểm của củ phát điện đầu nổ

Củ phát điện là bộ phận quan trọng nhất trong máy phát điện dự phòng đảm nhận nhiệm vụ chuyển đổi cơ năng từ động cơ đầu nổ thành điện năng. Thiết bị này được ứng dụng rộng rãi trong các trang trại, tàu thuyền, công trình, nhà xưởng và hộ gia đình.

Thiết kế nhỏ gọn, dễ lắp đặt

Củ phát điện có kích thước nhỏ gọn, thuận tiện cho quá trình di chuyển, lắp đặt và bảo trì. Vỏ máy được làm từ thép cao cấp, sơn tĩnh điện, kết hợp lớp cách nhiệt cấp H, giúp tăng độ bền và bảo vệ linh kiện bên trong.

Kết cấu kín, an toàn cao

Thiết bị được thiết kế liền khối, hạn chế khe hở, giúp ngăn bụi bẩn, đất đá xâm nhập làm giảm tuổi thọ máy. Đặc biệt, củ phát điện đầu nổ được trang bị tiêu chuẩn bảo vệ IP21 hoặc IP22, đảm bảo an toàn tuyệt đối.

Hiệu suất phát điện ổn định

Củ phát điện đầu nổ sử dụng 100% dây đồng nguyên chất, giúp truyền dẫn điện tốt hơn, giảm tổn hao năng lượng và tăng tuổi thọ động cơ. Điện áp đầu ra ổn định ở mức 220V hoặc 380V, đáp ứng linh hoạt cho cả thiết bị điện dân dụng và công nghiệp.

Cần kết hợp với động cơ diesel để hoạt động

Củ phát điện không thể tự phát điện, mà phải kết hợp trực tiếp hoặc qua dây đai với động cơ diesel để tạo thành máy phát điện đầu nổ hoàn chỉnh. Khi vận hành, động cơ tạo ra cơ năng, và củ phát điện đảm nhiệm việc chuyển đổi thành dòng điện sử dụng.

Thông số kỹ thuật tham khảo

• Điện áp: 220V / 380V

• Công suất: 12kW – 30kW (tuỳ model)

• Trọng lượng: 50kg – 220kg

• Vật liệu cuộn dây: 100% đồng nguyên chất

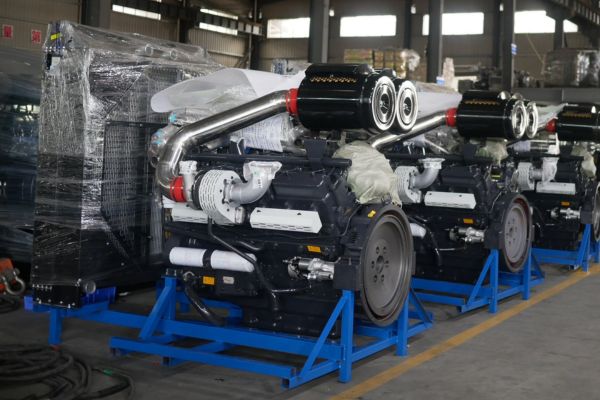

Cấu tạo của củ phát điện đầu nổ

Để đảm bảo khả năng vận hành ổn định và hiệu suất cao, cấu tạo của củ phát điện đầu nổ gồm 3 phần chính: Rotor, Stator và Chổi than (hoặc bộ kích từ không chổi than máy phát điện).

Rotor (Phần cảm)

Rotor là phần quay của củ phát điện, có nhiệm vụ tạo ra từ trường biến thiên khi máy hoạt động. Tùy từng loại máy phát điện, rotor có thể sử dụng nam châm vĩnh cửu (trong các dòng máy nhỏ) hoặc cuộn dây kích từ một chiều (trong các dòng máy phát điện công suất lớn).

Khi rotor quay với tốc độ cao, từ trường sinh ra sẽ tương tác với stator để tạo ra dòng điện cảm ứng. Rotor quyết định chất lượng và độ ổn định của điện áp đầu ra.

Stator (Phần ứng)

Stator là phần đứng yên chứa các cuộn dây đồng nguyên chất. Khi từ trường của rotor quét qua, dòng điện cảm ứng sẽ hình thành trong các cuộn dây này theo định luật cảm ứng điện từ Faraday.

Stator được thiết kế với lớp cách điện cao cấp, khung thép chống rung và tản nhiệt tốt, giúp máy phát điện công nghiệp vận hành liên tục trong thời gian dài mà không bị quá tải hoặc giảm hiệu suất.

Chổi than (tùy chọn)

Một số dòng máy phát điện công nghiệp không chổi than (brushless alternator) đã được tối ưu để giảm ma sát và kéo dài tuổi thọ. Tuy nhiên, ở các dòng máy có chổi than, bộ phận này đóng vai trò truyền điện giữa rotor và stator, đảm bảo dòng điện được duy trì liên tục trong hệ thống.

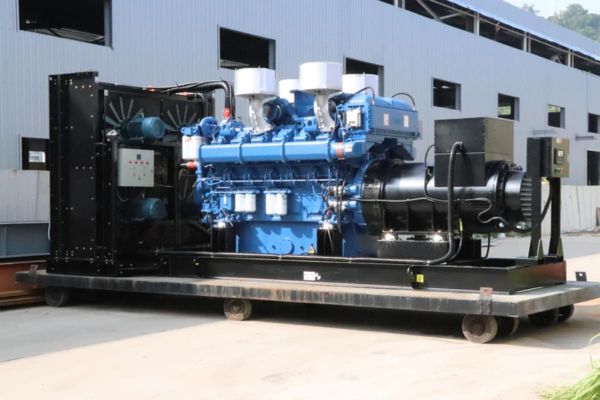

Nguyên lý hoạt động của củ phát điện

Củ phát điện hoạt động dựa trên nguyên lý cảm ứng điện từ, một trong những nguyên lý cơ bản trong vật lý điện do Michael Faraday phát hiện.

Bước 1: Khởi tạo từ trường: Rotor quay tạo ra từ trường nhờ nam châm vĩnh cửu hoặc cuộn dây kích từ.

Bước 2: Cảm ứng điện từ: Khi rotor quay, từ thông thay đổi cắt qua các cuộn dây stator, tạo ra dòng điện cảm ứng.

Bước 3: Phát điện năng: Dòng điện cảm ứng được dẫn ra ngoài để cấp điện cho thiết bị, máy móc hoặc hệ thống dự phòng.

Quá trình này diễn ra liên tục và đồng bộ, giúp máy phát điện công nghiệp duy trì dòng điện ổn định ứng dụng rộng rãi trong lĩnh vực như nhà máy sản xuất, khu công nghiệp, công trình xây dựng hoặc hệ thống kho lạnh.

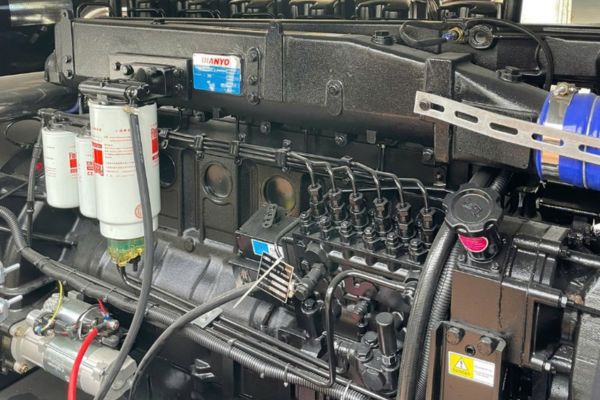

Phân loại củ phát điện dựa trên công suất và đặc tính kỹ thuật

Củ phát điện là bộ phận trung tâm trong máy phát điện 3 pha hoặc 1 pha, đóng vai trò chuyển đổi năng lượng cơ học từ động cơ thành điện năng. Việc phân loại củ phát điện theo công suất và công năng giúp người dùng dễ dàng lựa chọn loại phù hợp với nhu cầu sử dụng – từ hộ gia đình đến nhà máy, khu công nghiệp.

Phân loại theo công suất định mức

Củ phát điện công suất nhỏ (dưới 1kW)

Dòng củ phát điện mini có công suất thấp, thường ở mức 220V hoặc 1kW, phù hợp cho các nhu cầu sử dụng điện cơ bản như thắp sáng, sạc pin, hoặc chạy thiết bị nhỏ. Loại củ này có giá rẻ, dễ di chuyển và tiết kiệm nhiên liệu, rất phù hợp cho hộ gia đình vùng sâu vùng xa hoặc các chuyến đi dã ngoại.

Củ phát điện công suất thấp (2kW – 5kW)

Các dòng 2kW, 3kW, 5kW đáp ứng nhu cầu sử dụng điện cho hộ gia đình, cửa hàng nhỏ hoặc văn phòng mini.

Nguồn điện đầu ra ổn định giúp vận hành tốt các thiết bị như tủ lạnh, tivi, quạt, đèn, điều hòa nhỏ, đảm bảo hoạt động liên tục ngay cả khi mất điện lưới.

Củ phát điện công suất cao (từ 7kW trở lên)

Đây là nhóm củ phát điện 3 pha được sử dụng phổ biến trong nhà máy sản xuất, công trình xây dựng và khu công nghiệp. Các model từ 7kW đến 30kW hoặc hơn có khả năng cung cấp điện áp 380V, tương thích với hệ thống điện 3 pha dùng cho máy móc công nghiệp, motor, máy nén lạnh, bơm nước công suất lớn.

Các dòng này thường được trang bị bộ điều khiển tự động AVR, hệ thống bảo vệ quá tải, chống ngắn mạch giúp đảm bảo hiệu suất ổn định và an toàn khi vận hành lâu dài.

Phân loại theo công năng sử dụng

Củ phát điện 220V (1 pha)

Nguồn điện 220V tiêu chuẩn tương thích với hầu hết các thiết bị gia dụng, không cần bộ chuyển đổi điện áp. Các model phổ biến gồm củ phát điện mini 1kW – 2kW, nhỏ gọn, dễ bảo trì và có giá thành thấp sử dụng nhiều cho hộ gia đình.

Củ phát điện 3 pha (380V)

Là dòng máy phát điện công nghiệp chuyên dụng cho các nhà xưởng, cơ sở sản xuất và công trình quy mô lớn.

Củ phát điện 3 pha cung cấp điện áp đầu ra 380V, đảm bảo nguồn điện mạnh, ổn định và liên tục cho các dây chuyền sản xuất và thiết bị công nghiệp nặng, dòng củ này có hiệu suất cao, khả năng chịu tải lớn và tuổi thọ lâu dài khi vận hành đúng quy trình.

Củ phát điện không chổi than (Brushless Alternator)

Đây là loại hiện đại và bền bỉ nhất, sử dụng nam châm vĩnh cửu và mạch điều khiển điện tử thay thế cho chổi than truyền thống.

Ưu điểm:

• Giảm ma sát cơ học, tăng độ bền.

• Hoạt động êm ái, tiết kiệm nhiên liệu.

• Ít cần bảo dưỡng, thích hợp cho vận hành dài hạn.

Nhược điểm:

• Giá thành cao hơn,

• Khó sửa chữa tại chỗ nếu gặp lỗi về mạch điều khiển.

Loại củ phát điện không chổi than công suất 10kW – 30kW hiện đang được nhiều doanh nghiệp lựa chọn cho máy phát điện 3 pha.

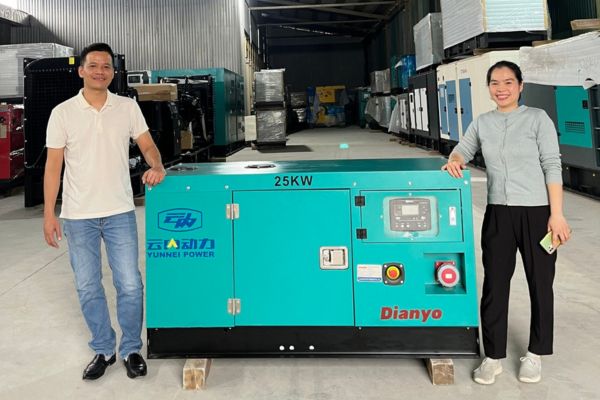

Cách lựa chọn củ phát điện phù hợp với đầu nổ

Khi kết hợp củ phát điện với đầu nổ diesel, việc lựa chọn công suất phù hợp là yếu tố quyết định đến hiệu suất hoạt động và độ bền của máy phát điện 3 pha. Nếu công suất giữa hai bộ phận không tương thích, máy có thể bị quá tải, giảm tuổi thọ hoặc tiêu hao nhiên liệu lớn hơn mức cần thiết.

Dưới đây là một số cách kết hợp phổ biến giữa củ phát điện và đầu nổ được áp dụng trong thực tế:

• Củ phát điện 3kW kết hợp cùng đầu nổ D8 phù hợp cho các hộ gia đình, trang trại hoặc xưởng nhỏ.

• Củ phát điện 5kW kết hợp cùng đầu nổ D10 đáp ứng nhu cầu điện cho thiết bị trung bình như tủ lạnh, bơm nước, máy hàn nhỏ.

• Củ phát điện 7.5kW kết hợp cùng đầu nổ D12– sử dụng cho các mô hình sản xuất nhỏ hoặc máy móc nông nghiệp.

• Củ phát điện 12kW, 15kW, 20kW, 24kW nên lắp tương ứng với đầu nổ D20, D24, D28, D30 – phù hợp cho hệ thống máy phát điện 3 pha công nghiệp, phục vụ nhà máy, xưởng cơ khí và cơ sở chế biến thực phẩm.

Sự kết hợp đúng tỷ lệ công suất giúp máy vận hành ổn định, tiết kiệm nhiên liệu và tránh tình trạng sụt áp khi tải lớn.

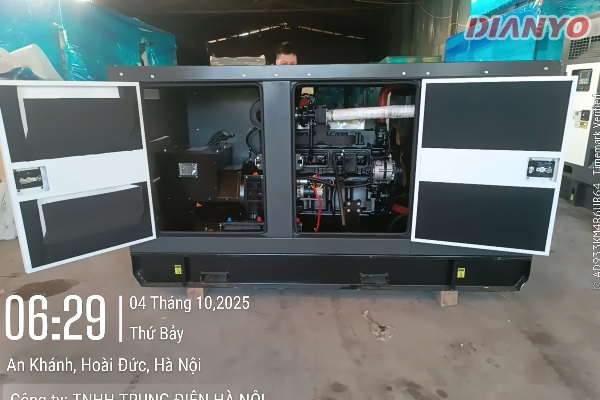

Các lưu ý khi sử dụng củ phát điện đầu nổ

Để đảm bảo hiệu suất cao và tuổi thọ lâu dài cho máy phát điện, người dùng cần lưu ý những điểm quan trọng sau:

- Chọn công suất phù hợp: Đầu nổ nên có công suất lớn hơn 10–20% so với công suất tải thực tế để máy phát điện hoạt động ổn định, tránh tình trạng quá tải khi sử dụng liên tục.

- Đảm bảo tương thích giữa đầu nổ và đầu phát: Công suất của củ phát điện phải tương ứng với động cơ đầu nổ, tránh tình trạng “đầu yếu – phát mạnh” hoặc ngược lại khiến hệ thống hoạt động không ổn định.

- Điều kiện môi trường hoạt động: Nhiệt độ môi trường lý tưởng từ -15°C đến 40°C, độ ẩm không vượt quá 90%, độ cao không quá 1000m so với mực nước biển để tránh giảm hiệu suất phát điện.

- Bảo dưỡng định kỳ: Kiểm tra và bảo trì thường xuyên giúp phát hiện sớm các dấu hiệu hư hỏng, đảm bảo máy phát điện hoạt động trơn tru, ổn định và an toàn.

Kết luận

Củ phát điện đóng vai trò quan trọng trong hệ thống máy phát điện 3 pha, đặc biệt khi kết hợp với đầu nổ diesel để tạo thành nguồn điện dự phòng ổn định cho gia đình và doanh nghiệp.

Nếu bạn đang tìm kiếm củ phát điện đầu nổ chất lượng, Dianyo Powergen là đơn vị cung cấp uy tín, sẵn sàng tư vấn và hỗ trợ chọn lựa sản phẩm phù hợp nhất với nhu cầu sử dụng thực tế.
