Tìm hiểu 7 cấp cách điện theo tiêu chuẩn iec 60085 chi tiết

Cấp cách điện là hệ thống phân loại quốc tế dùng để đánh giá khả năng chịu nhiệt của các vật liệu cách điện trong máy phát điện. Các cấp cách điện bao gồm A, E, B, F, H, N và R, tương ứng với giới hạn nhiệt độ vận hành tối đa mà vật liệu có thể chịu được mà không làm giảm tuổi thọ hay gây hư hỏng thiết bị.

Trong bài viết này, Dianyo Powergen sẽ giải thích chi tiết về khái niệm cấp cách điện là gì, các loại vật liệu cách điện, các cấp cách điện theo tiêu chuẩn IEC,  hướng dẫn lựa chọn phù hợp cho mọi hệ thống máy phát điện.

Cấp cách điện là gì?

Cấp cách điện (Insulation Class) là hệ thống phân loại khả năng chịu nhiệt của lớp cách điện trong các thiết bị điện.  Theo tiêu chuẩn IEC 60085, các cấp cách điện được ký hiệu bằng các chữ cái đi kèm mức nhiệt tương ứng. Các cấp cách điện phổ biến thường được chia thành: Y, A, E, B, F, H, C. Cấp cách điện càng cao, khả năng chịu nhiệt và cách điện càng tốt, giúp máy phát điện công nghiệp hoạt động ổn định trong môi trường khắc nghiệt, giảm rủi ro hư hỏng và kéo dài tuổi thọ thiết bị.

Việc lựa chọn đúng cấp cách điện không chỉ là yêu cầu kỹ thuật mà còn để tối ưu hiệu suất và độ bền cho máy phát điện công nghiệp trong mọi điều kiện vận hành, từ nhà xưởng đến hệ thống điện quy mô lớn.

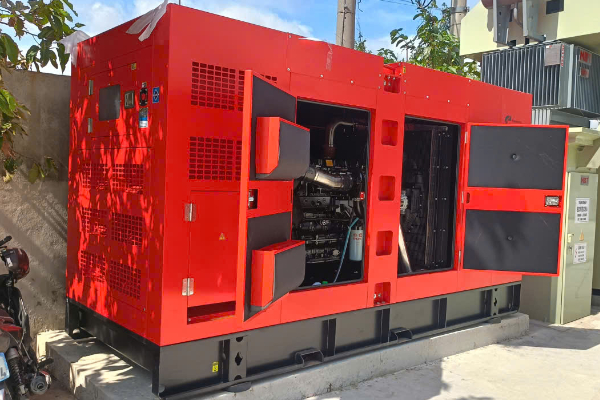

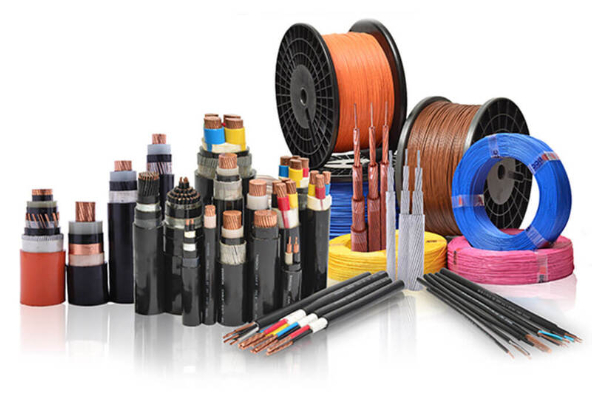

Vật liệu cách điện là gì?

Vật liệu cách điện là những vật liệu có điện trở suất cao, ngăn dòng điện đi qua hoặc chỉ cho phép dòng rò rất nhỏ góp phần bảo vệ máy phát điện công nghiệp và các thiết bị điện khỏi các hiện tượng quá tải hoặc rò rỉ điện.

Các đặc tính quan trọng của vật liệu cách điện bao gồm:

- Khả năng chống dòng điện xâm nhập, đảm bảo an toàn cho thiết bị và người sử dụng.

-  Giới hạn điện trường tối đa mà vật liệu chịu được trước khi bị đánh thủng.

- Khả năng phân cực điện, ảnh hưởng đến đặc tính lưu giữ năng lượng điện.

- Mức độ tiêu hao năng lượng do sinh nhiệt dưới tác động điện trường.

- Đặc biệt quan trọng trong các ứng dụng sinh nhiệt cao như máy phát điện, giúp vật liệu không bị xuống cấp khi vận hành lâu dài.

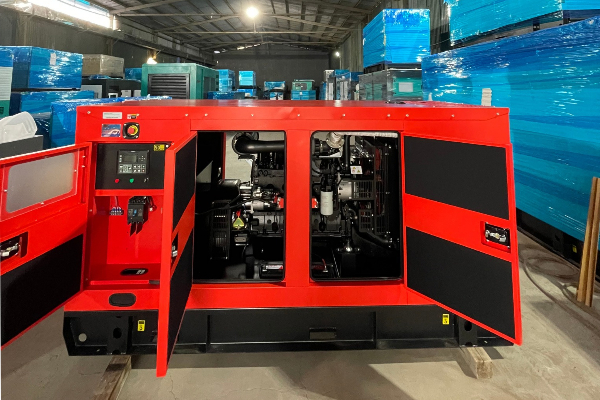

Các yếu tố ảnh hưởng đến khả năng cách điện

Khả năng cách điện của vật liệu còn phụ thuộc vào môi trường và điều kiện vận hành:

- Nhiệt độ môi trường và nhiệt sinh ra từ thiết bị vì nhiệt độ cao có thể làm suy giảm khả năng cách điện.

- Độ ẩm, nước hoặc chất lỏng rò rỉ sẽ dễ gây hiện tượng rò điện, làm giảm hiệu quả cách điện.

- Điện áp cao hoặc kéo dài có thể vượt quá giới hạn chịu đựng của vật liệu.

- Tạp chất, bụi bẩn hoặc hóa chất ăn mòn gây xuống cấp vật liệu và giảm tuổi thọ cách điện.

Việc lựa chọn vật liệu cách điện phù hợp là yếu tố then chốt để đảm bảo máy phát điện công nghiệp hoạt động ổn định, an toàn và bền bỉ theo thời gian.

Tìm hiểu chi tiết 7 cấp cách điện trong máy phát điện công nghiệp

Cấp cách điện (Insulation Class) là hệ thống phân loại quốc tế dùng để xác định khả năng chịu nhiệt của lớp cách điện trong thiết bị điện. Mỗi cấp có đặc điểm, ứng dụng và giới hạn nhiệt riêng, giúp kỹ sư lựa chọn vật liệu phù hợp, đảm bảo an toàn khi vận hành.

Cấp Y (90°C)

- Định nghĩa & đặc điểm: Sử dụng vật liệu tự nhiên như giấy, bông, lụa không tẩm nhựa, cao su tự nhiên, chịu nhiệt tối đa 90°C.

- Ứng dụng: Thiết bị điện cũ, đồ gia dụng truyền thống, các thiết bị yêu cầu cách điện cơ bản.

- Ưu điểm: Giá thành rẻ, dễ chế tạo.

- Nhược điểm: Khả năng chịu nhiệt thấp, dễ mục hoặc lão hóa khi gặp ẩm.

Cấp A (105°C)

- Định nghĩa & đặc điểm: Vật liệu hữu cơ tự nhiên hoặc tổng hợp, tẩm hóa chất cải thiện tính cách điện, chịu nhiệt 105°C.

- Ứng dụng: Động cơ nhỏ, cuộn biến áp nhỏ, thiết bị sinh nhiệt vừa phải.

- Ưu điểm: Dễ gia công, cách điện tốt ở nhiệt độ trung bình.

- Nhược điểm: Chịu nhiệt hạn chế, tuổi thọ thấp trong môi trường nóng, ẩm.

Cấp E (120°C)

- Định nghĩa & đặc điểm: Nhựa tổng hợp (polyurethane, epoxy), giấy ép tẩm nhựa, chất kết dính cải tiến, chịu nhiệt tối đa 120°C.

- Ứng dụng: Động cơ cơ khí vừa, biến áp trung bình, thiết bị điện công nghiệp nhẹ.

- Ưu điểm: Hiệu quả kinh tế – kỹ thuật tốt với thiết bị quy mô vừa.

- Nhược điểm: Không phù hợp với môi trường sinh nhiệt lớn kéo dài.

Cấp B (130°C)

- Định nghĩa & đặc điểm: Vật liệu vô cơ như mica, sợi thủy tinh tẩm nhựa, vật liệu hỗn hợp; độ bền và ổn định cao.

- Ứng dụng: Máy phát điện lớn, mô-tơ công suất cao, máy biến áp cỡ đại.

- Ưu điểm: Chịu nhiệt và cách điện tốt, tuổi thọ dài.

- Nhược điểm: Giá cao hơn các cấp thấp, đòi hỏi kỹ thuật chế tạo tốt.

Cấp F (155°C)

- Định nghĩa & đặc điểm: Sợi thủy tinh, mica tẩm nhựa cách nhiệt cao, polyme chịu nhiệt đặc biệt hoặc pha trộn vật liệu cấp B với nhựa chịu nhiệt vượt trội.

- Ứng dụng: Phổ biến ở máy phát điện công nghiệp và dân dụng hiện đại, động cơ hiệu suất cao, thiết bị yêu cầu vận hành liên tục trong môi trường nhiệt độ cao.

- Ưu điểm: Khả năng chịu nhiệt xuất sắc, tuổi thọ cao, ít suy giảm khi vận hành tải nặng lâu dài.

- Nhược điểm: Chi phí vật liệu và gia công cao hơn cấp B/E.

Cấp H (180°C)

- Định nghĩa & đặc điểm: Vật liệu vô cơ như silicone, polyimide, mica kết hợp nhựa chịu nhiệt cực cao.

- Ứng dụng: Động cơ, máy phát điện công nghiệp trong môi trường áp lực nhiệt cực lớn, máy phát trạm biến áp chịu tải nặng.

- Ưu điểm: Độ bền nhiệt cực cao, ít lão hóa, phù hợp với khu vực có khí hậu nóng hoặc công nghiệp nặng.

-  Nhược điểm: Giá nguyên vật liệu và sản xuất cao, yêu cầu kỹ thuật chế tạo tinh vi.

Cấp C (>180°C)

- Định nghĩa & đặc điểm: Vật liệu hoàn toàn vô cơ như mica không tẩm, gốm sứ, thủy tinh đặc biệt.

- Ứng dụng: Lò điện, thiết bị viễn thông quân sự, máy móc chuyên dụng ở nhiệt độ siêu cao.

- Ưu điểm: Chịu nhiệt tốt nhất, không lão hóa theo thời gian.

- Nhược điểm: Rất đắt, khó gia công, ít sử dụng phổ thông tại Việt Nam.

Các cấp cách điện này giúp kỹ sư và nhà sản xuất máy phát điện công nghiệp lựa chọn vật liệu phù hợp, tối ưu hóa tuổi thọ và hiệu suất vận hành trong các môi trường khác nhau, từ nhà xưởng công nghiệp đến hệ thống điện lớn.

So sánh các cấp cách điện hiện nay

Để lựa chọn cấp cách điện phù hợp, bạn cần cân nhắc các yếu tố như nhiệt độ môi trường, tuổi thọ mong muốn, yêu cầu an toàn, chi phí đầu tư và khả năng chịu sự cố. Dưới đây là bảng so sánh chi tiết 7 cấp cách điện

Bảng so sánh các cấp cách điện

Các yếu tố cần cân nhắc khi lựa chọn cấp cách điện

- Nhiệt độ môi trường làm việc: Khu vực miền Bắc khí hậu ôn hòa, cấp cách điện trung bình phù hợp cho hầu hết máy phát điện công nghiệp. Khu vực miền Nam và khu công nghiệp nhiệt độ cao, độ ẩm lớn, nên ưu tiên cấp cách điện F hoặc H để đảm bảo độ bền và chống lão hóa vật liệu.

- Công suất và loại máy phát điện: Máy phát điện dân dụng hoặc công suất nhỏ cấp cách điện A, E đủ đáp ứng. Máy phát điện công nghiệp trung và lớn cần cấp B, F để chịu tải liên tục và nhiệt độ cao.

- Tần suất vận hành và tuổi thọ mong muốn: Hoạt động liên tục 24/7 chọn cấp F hoặc H để tránh suy giảm hiệu suất. Vận hành gián đoạn hoặc dự phòng cấp A, E có thể đáp ứng, tiết kiệm chi phí đầu tư.

- Yêu cầu an toàn và môi trường:Các môi trường công nghiệp nhiều hóa chất, bụi bẩn, ẩm ướt: ưu tiên vật liệu chịu nhiệt và chống ẩm tốt, như mica, sợi thủy tinh tẩm nhựa.

- Chi phí đầu tư và bảo trì: Cân nhắc chi phí ban đầu và chi phí bảo trì dài hạn. Lựa chọn cấp cách điện cao hơn có chi phí vật liệu cao nhưng tiết kiệm chi phí sửa chữa và thay thế.

Lưu ý quan trọng

- Lựa chọn sai cấp cách điện có thể dẫn đến giảm hiệu suất, hư hỏng nhanh chóng hoặc nguy cơ cháy nổ thiết bị.

- Tuân thủ các tiêu chuẩn quốc tế (IEC 60085) và Việt Nam (TCVN) trong phân loại và thử nghiệm vật liệu cách điện là bắt buộc.

- Việc lựa chọn đúng cấp cách điện giúp nâng cao tuổi thọ, bảo đảm an toàn cho máy phát điện công nghiệp và uy tín của nhà sản xuất.

Tiêu chuẩn và quy định liên quan đến cấp cách điện

Để đảm bảo hệ thống vận hành liên tục, an toàn thì việc tuân thủ các tiêu chuẩn quốc tế và Việt Nam về cấp cách điện là vô cùng quan trọng. Các tiêu chuẩn này quy định chi tiết về vật liệu cách điện, khả năng chịu nhiệt, phương pháp thử nghiệm và các yêu cầu tuân thủ.

Tiêu chuẩn quốc tế và Việt Nam

• IEC 60085 là tiêu chuẩn quốc tế về phân loại hệ thống cách điện và vật liệu cách điện theo khả năng chịu nhiệt, được áp dụng rộng rãi cho máy phát điện và các thiết bị điện công nghiệp, giúp đánh giá tuổi thọ và hiệu quả cách điện.

• UL 1446 là tiêu chuẩn của Mỹ về thử nghiệm hệ thống cách điện, đảm bảo thiết bị vận hành an toàn, hiệu suất ổn định trong nhiều điều kiện môi trường.

• TCVN là tiêu chuẩn Việt Nam tương đương IEC, được điều chỉnh để phù hợp với khí hậu nóng ẩm và môi trường công nghiệp tại Việt Nam.

Quy trình thử nghiệm và tuân thủ

Trước khi đưa vào sử dụng, vật liệu và hệ thống cách điện phải trải qua các bài kiểm tra nghiêm ngặt:

- Đánh giá khả năng duy trì hiệu suất cách điện theo thời gian, đảm bảo thiết bị hoạt động lâu dài.

- Xác định giới hạn điện áp tối đa mà vật liệu có thể chịu trước khi bị phá hủy.

- Đảm bảo thiết bị vận hành ổn định ngay cả khi chịu dòng điện và nhiệt cao trong môi trường công nghiệp.

- Đặc biệt quan trọng tại Việt Nam, nơi khí hậu nhiệt đới ẩm ướt, giúp thiết bị duy trì hiệu suất cách điện và tránh hư hỏng sớm.

Vai trò của cấp cách điện đối với máy phát điện

Tại Việt Nam, đặc điểm khí hậu nhiệt đới nóng ẩm, mưa nhiều và nguồn điện không ổn định khiến việc lựa chọn cấp cách điện phù hợp trở nên cực kỳ quan trọng. Cấp cách điện đảm nhận nhiều vai trò thiết yếu, bao gồm:

- Bảo vệ cuộn dây stato và roto: Đây là những bộ phận sinh nhiệt lớn trong máy phát điện. Vật liệu cách điện chất lượng cao giúp chống quá nhiệt, giảm nguy cơ hư hỏng và lão hóa sớm.

- Ổn định vận hành trong môi trường khắc nghiệt: Máy phát điện với cấp cách điện phù hợp có thể hoạt động hiệu quả ngay cả khi nhiệt độ cao, độ ẩm lớn, nhiều bụi hoặc mưa nhiều.

- Tăng tuổi thọ và giảm chi phí bảo trì: Sử dụng cấp cách điện đúng tiêu chuẩn giúp hạn chế sự cố, tiết kiệm chi phí bảo dưỡng và sửa chữa.

- Tối ưu hiệu suất chuyển đổi năng lượng: Cấp cách điện chất lượng tốt giữ hiệu suất ổn định, đặc biệt quan trọng với nhiên liệu diesel tại Việt Nam, nơi chất lượng nhiên liệu có thể thay đổi.

Các cấp cách điện phổ biến tại Việt Nam

Hiện nay tại Việt Nam thường sử dụng cấp F (155°C) và cấp H (180°C). Một số máy cũ hoặc máy công nghiệp cỡ lớn vẫn sử dụng cấp B (130°C) nhưng với yêu cầu vận hành ít khắt khe hơn.

• Cấp B (130°C) thường xuất hiện trong các máy phát điện cũ hoặc nhập khẩu, đáp ứng yêu cầu vận hành cơ bản, phù hợp với môi trường ít khắc nghiệt.

• Cấp F (155°C) được lựa chọn phổ biến cho máy phát điện công nghiệp và dân dụng hiện đại tại Việt Nam. Được thiết kế để chịu tải liên tục, bền vững trong môi trường nhiệt đới nóng ẩm, mưa nhiều, độ ẩm cao.

• Cấp H (180°C) thích hợp cho máy phát điện đặc thù, máy trạm trung tâm, hoặc thiết bị công nghiệp nặng. Cấp H chịu được nhiệt độ và tải cao, đảm bảo tuổi thọ tối đa cho cuộn dây, dù chi phí đầu tư cao nhưng mang lại hiệu quả lâu dài.

Hướng dẫn lựa chọn cấp cách điện phù hợp cho máy phát điện công nghiệp tại Việt Nam

Tại Việt Nam, với khí hậu nhiệt đới nóng ẩm và môi trường công nghiệp đa dạng, việc xác định cấp cách điện phù hợp còn ảnh hưởng trực tiếp đến tuổi thọ thiết bị, khả năng chịu tải và chi phí vận hành.

Bảng minh họa lựa chọn cấp cách điện cho máy phát điện công nghiệp

Lưu ý quan trọng khi lựa chọn cấp cách điện

- Chọn cấp cách điện thấp hơn nhu cầu thực tế có thể gây giảm tuổi thọ, hư hỏng nhanh hoặc nguy cơ cháy nổ.

- Chọn cấp cách điện quá cao sẽ tăng chi phí đầu tư ban đầu mà không cần thiết nếu môi trường làm việc không khắc nghiệt.

- Nên kết hợp kiểm tra thực tế môi trường và tư vấn kỹ thuật chuyên sâu để đảm bảo tối ưu giữa chi phí và hiệu quả vận hành.

Kết luận

Hệ thống 7 cấp cách điện là nền tảng quan trọng trong hoạt động của ngành điện - điện tử nói chung và máy phát điện công nghiệp phát điện nói riêng. Qua bài viết trên, Dianyo Powergen đã đưa cho bạn những cách lựa chọn cấp cách điện phù hợp với điều kiện khí hậu và nhu cầu sử dụng tại Việt Nam nhắm giúp thiết bị vận hành ổn định, giảm rủi ro hư hỏng mà còn kéo dài tuổi thọ và tiết kiệm chi phí bảo trì.

Trong bối cảnh các doanh nghiệp ngày càng chú trọng đến hiệu suất và độ bền thiết bị, việc đầu tư vào máy phát điện có cấp cách điện F hoặc H là lựa chọn tối ưu và bền vững. Nếu bạn đang tìm hiểu hoặc cần tư vấn thêm về các dòng máy phát điện nhập khẩu đạt chuẩn, hãy liên hệ Dianyo Powergen để được hỗ trợ chi tiết qua hotline 058.553.7777.
